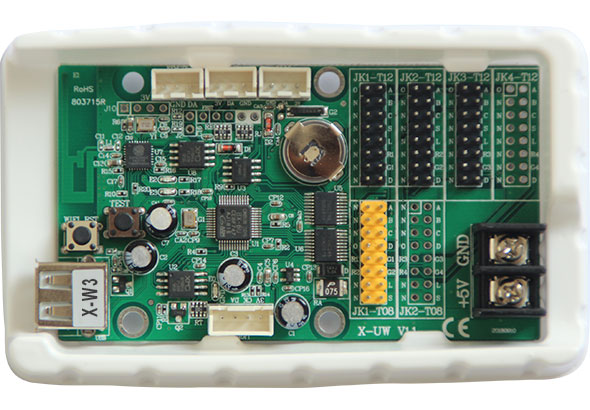

X-W3图文控制器

X-W3是单核无线wifi控制器X-W系列产品之一,具有产品集成度高、信号灵敏度高、数据传输速度快、便于结构安装和使用维护等特点。产品因使用简单、操作便捷、稳定可靠而得到市场广泛应用。

板载内置天线,推荐无遮挡传输距离≤20M;

显示内容可通过PC或手机编辑上传LED显示屏。

服务热线:

0512-36912678/79/80/81/82/87



五代产品完美定义LED双基色控制器

五代产品系列齐全,功能完善,基本满足单双色LED显示屏的应用需求。



五代产品自2012年投放市场,各项关键技术和综合性能始终领跑行业,奠定了仰邦科技在单双色LED控制器领域的行业位置。

五代产品开创了单双色LED控制器的产品分类和功能定义。



五代产品突出特点:

1. 强大

⑴ 软件功能强大,简单易用
⑵ 显示亮度高,控制面积大,通讯速度快
⑶ 刷新率高,画面稳定,移动平滑;
⑷ 多区域联动精确调度算法
⑸ 支持底层软件在线升级

⑹ 五代产品全系列支持温度、温湿度传感器;支持红外遥控器、按键点播节目;BX-5E系列支持多种噪声传感器

⑺ 八大技术:区域边框、文字动画、炫动背景、红外遥控、断点续传、超大带载、全彩灰度、无线集成

⑻ BX-5E系列画面移动平滑,支持超长、超高和超大带载

⑼ BX-5K系列开放通讯协议,专用于工业现场、设备配套、车载显示、智能站牌和集群显示系统等领域的二次开发



2. 稳定

⑴ 抗恶劣环境。3.5V-6V宽电压工作; -40℃~80℃环境温度下稳定工作
⑵ 串口抗静电设计,通讯更加稳定
⑶ BX-5M/5E系列支持服务器模式和互联网传输,对复杂网络环境适配性极强;长期不掉电稳定通讯
⑷ U盘超强识读,长线驱动能力极强

⑸ wifi板载天线信号强,通讯速度快



匠心雕琢,持续创新:

1. X系列产品2018横空出世,极致性价比。工艺更精,性能更强

⑴ 板载标配红外遥控头3芯座、温度传感器3芯座、温湿度传感器3芯座、亮度传感器4芯座

⑵ X系列产品全面采用塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏

⑶ 与行业同类产品对比,X-W系列板载天线wifi信号强,通讯速度快



2. LedshowTW2018软件更强大

⑴ 支持国内外天气预报

⑵ 全能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等任意排版规则,轻松实现横屏竖排


五代产品以核心科技奠定了大型LED集群显示系统和定制开发项目上的优势地位!
五代产品款款经典。从设计到制造,精益求精,细节之处尽现完美。任何一款BX五代产品在行业同类产品中都是姣姣者。

五代产品以其优秀品质和卓越性能彰显了仰邦科技“激情 创新 定义完美显示”的产品理念!

技术参数
产品状态 2018年9月投放市场,批量现货供应
控制点数

单色64K点:3200*16、2048*32、1344*48
双色32K点:1600*16、1024*32、672*48

存储容量 2MByte



软件功能
软件功能 分组集群管理/多节目编辑/多区域显示/多种语言版本
节目数量 支持128个节目
区域数量 每个节目最多可划分8个区域
区域类型 天气区、图文区、字幕区、动画区、农历区、时间区、模拟表盘区、正负计时区、传感器区
边框显示 节目炫彩边框、区域炫彩边框
时钟显示 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示)



模组兼容性
适配模组  各种规格的单色、双基色LED显示模组
列驱动IC 支持74HC595、SM16188、常规恒流芯片
行译码IC 支持74HC138行译码和无译码模组
扫描类型 支持静态、1/2、1/4、1/8、1/16扫描



板载接口
显示接口 1组T8+3组T12
通讯接口 无线wifi+U盘下载
传感器接口 板载标配红外遥控头3芯座、温度传感器3芯座、温湿度传感器3芯座、亮度传感器4芯座



重要功能
遥控器功能 支持节目选择、画面锁定、亮度调整、开关机、屏幕测试
传感器功能 支持温度、温湿度、亮度传感器
亮度调节功能 16级亮度,支持手工调亮、分时调亮、自动调亮三种模式
远程开关功能 支持定时自动开关机、软件开关机、遥控开关机
天气预报功能 支持国内国外天气预报
节目群发功能 支持节目自适应
屏参速配功能 支持屏幕配置参数的保存与回读
任意排版功能 全能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等任意排版规则,轻松实现横屏竖排



无线通讯
通讯协议 数据无线透明传输;
支持TCP/IP/UDP网络协议栈;
支持路由/桥接模式网络构架;
支持802.11b/g/n无线标准;
支持心跳信号,wifi连接指示;
传输距离 ≤25M (实际应用LED控制器安装在屏体内,建议传输距离≤15米)
无线标准 802.11 b/g/n
工作频段 2.412GHz-2.484GHz
配置天线 板载内置天线



系统升级和维护
固件升级功能 支持底层软件在线升级,极大方便了系统开发、维护和功能升级,
为客户有效节约成本,降低项目风险;



电气参数
工作电压  5V(3.5V~6V宽工作电压)
最大功率 ≤2W
工作温度  -40℃~80℃



配套软件
PC编辑软件  LedshowTW图文编辑软件
手机APP软件 Ledshow 手机APP
文件名称 技术说明 下载次数 下载
LedshowTW 2018图文编辑软件

版本号:V18.10.24.00

X-U/W系列、BX-5系列、BX-6系列、BX-6Q系列、BX-6-YY系列、MODBUS系列配套编辑软件,全新UI,重新梳理了系统架构,运行更流畅、通讯更稳定、操作更简易!
5713
底层软件升级程序 X-W系列

版本号:V20181031

支持SM16188B芯片模组
69
